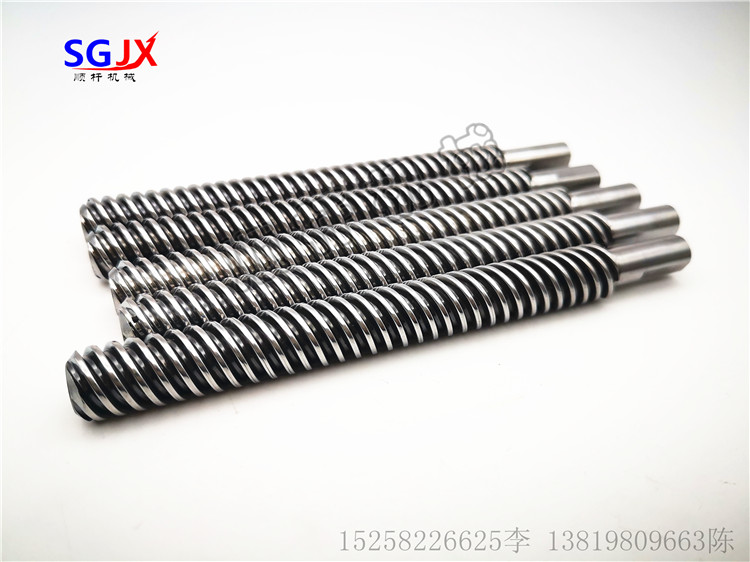

梯形螺杆螺紋加工的結構設計你了解嗎

精密梯形絲杆加工梯形螺紋加工結構設計：車床改造設備，工件旋轉，刀盤和滾花刀台移動。拆下車床刀架部分，在滑板上安裝銑頭和自製後續刀架，將滾花刀安裝在後續刀架上，後續刀架放在銑刀盤前麵。梯形絲杆螺母受力工件左側用卡盤夾緊，右端去除尾座，安裝長空心管支架，可夾緊長原材料（相當於銑削長度的兩倍以上），切斷銑削部分，減少端材料消耗。特殊設計時，由光杆推動螺杆在螺母中旋轉，彈簧夾頭安裝在鋼絲杆左側，工件向左旋轉進刀，光杆和鋼絲杆均采用空心管加工(減少端部材料消耗)。由於中間懸空很長，可以選擇用協助支架擔起。

滾花刀的夾裝設備。滾花刀設備的兩種設計方法相同，但支架與機床的連接部分不同。在支撐架上加工一個孔，在加工位置對麵水平埋孔軸銑槽和埋孔：槽寬與滾筒夾寬度相同，深度與刀柄高度相同。在槽接口附近，整個槽的根部垂直銑削一個狹窄的槽，便於滾花擠壓的小鐵銷流出，避免滾花輪堵塞和卡住。用快換蓋板輕輕按壓滾花刀，用帶梅花遙杆的螺杆夾住滾花筒。園鋼經導套後滾花，然後高速銑削，兩道工序一次完成。采用工具鋼調質加工而成，其上銑一開口，長度與支架端麵平整。導套定位銷孔，安裝螺絲與支架配合，確保張口正對槽中心線。

梯形絲螺紋加工注意事項：梯形絲杆材料選擇必須為常規園林鋼，否則工件表麵容易產生鱗片刺，銑刀容易損壞和開裂，滾花刀損耗快；在加工和安裝過程中，滾花刀必須更容易在凹槽中移動，而不會造成太大的間隙。如果間隙過大，滾刀輪在工作時會傾斜，滾出的圖案不均勻，容易損壞；螺母應盡可能關閉所有滾花刀，以防止切割和雜物飛濺；工作時，不要潤濕製冷滾花刀，以免損壞接近的硬質合金刀片；首先啟動車床，旋轉工件，然後擰緊螺杆，避免靜摩擦過大和工件偏離；采用製造優良的滾花刀，減少換刀頻率：及時拆卸，快速更換蓋板，清潔刀槽。
